Соединение железобетонных изделий невозможно без дополнительных элементов. Бетон не приваривается, а цементный монтаж, актуальный для кирпичной кладки, при серьезной весовой и технической нагрузке неактуален. Чтобы скрепить два элемента используют закладные детали. И в этой статье мы поговорим о том, что это такое, какие типы бывают, и как производить монтаж в тех или иных ситуациях. Разберем ситуации, когда более актуально обращение в компанию, предоставляющую услуги изготовления закладных деталей на заказ https://stalkran.ru/stroitelnye-metallokonstrukczii/zakladnye-detali/, а когда проще самому изготовить такой метиз.
Что такое «закладная деталь»

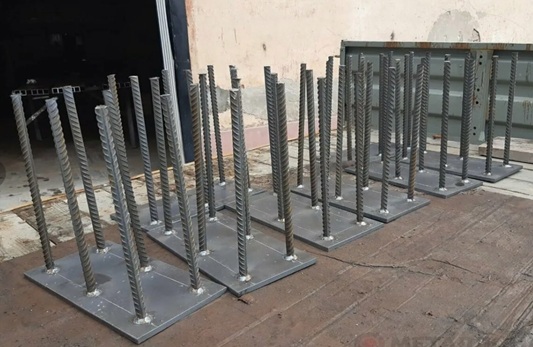

Закладная деталь – это крепеж, позволяющий связать элементы, не соединяющиеся без дополнительных деталей. Наиболее яркий пример – это две плиты ФСК. Они полностью изготовлены из бетона, и для того чтобы соединить две детали, в момент их производства внутрь устанавливаются металлические пластины со штырями, верхняя часть которых выступает над поверхностью. Благодаря закладным мы получаем возможность приварить к плите любой металлический элемент.
Также закладная используется для подъема деталей. Их называют рымы. Конструкция схожа с обычными закладными, но вместо верхней пластины используется крюк или проушина, за которую зацепляется стропа.
По сути, закладная – это любой элемент, размещенный внутри изделия, которое невозможно соединить без нее. Еще один интересный пример – это трубная опорная закладная, вкапываемая в землю. На ее верхней части находится муфта с отверстиями, идентичная той, что используется на подножьях фонарных столбов. Сам столб при таком монтаже не требуется вкапывать в землю. Он фиксируется на болты к закладной и его в любой момент можно демонтировать, не производя земельных работ, и также просто установить обратно.
Типы закладных деталей и особенности монтажа
В отличие от другого крепежа, закладная не является метизом, с установленной формой и конкретной конфигурации. Это любая деталь, выполняющая главную функцию – скрепление монолитных изделий. Ее внешний вид может быть разнообразным, как и форма. Все зависит от типа соединяемых изделий и необходимой нагрузки. Также закладные применяются при заливке фундамента.
Отличается и тип монтажа закладных деталей. Они могут крепиться к каркасу монолитного изделия, в этом случае они привариваются еще до заливки бетона и делают конструкцию максимально крепкой. В ряде случаев закладные погружают в бетонную смесь после заливки, но до момента застывания бетона. Если же необходимо соединить два монолитных блока, в которых закладные не были предусмотрены на этапе производства, можно использовать два метода крепежа:
- Поверхностный, когда метиз просто погружается в просверленное отверстие.
- И сквозной.
Второй вариант более прочный и надежный, но не всегда доступен. Отличается и тип закладной. Если крепление сквозное, применяются резьбовые анкеры, с плашкой на одной стороне и резьбой на другой. Метиз погружается в отверстие так, чтобы его второй конец прошел изделие насквозь. После чего надевается еще одна плашка, и уже она крепится гайкой. Такое соединение более надежное, и если такой возможности нет, актуальным будет использование анкерных систем, имеющих разжимной элемент. При затягивании гайки он распирается внутри отверстия и делает извлечение метиза практически невозможным.
Конструкция
Так как закладная деталь не является метизом со строго регламентированной формой, ее конструкция может существенно отличаться в зависимости от назначения и еще ряда факторов. Причем отличия касаются всех элементов конструкции. Изголовье, то есть верхняя плашка бывает квадратной, прямоугольной или круглой. Здесь все зависит от удобства будущих работ.
Отличается и расположение анкерных деталей, то есть элементов, погруженных в тело бетонного изделия. Они могут быть:
- Перпендикулярным по отношению к плашке;
- Наклонными;
- Параллельными;
- И смешанными.
Наклонное расположение является наиболее крепким, и используется при отсутствии крепления к металлическому каркасу бетонного блока. Соответственно перпендикулярное крепление наиболее слабое, особенно при горизонтальном расположении метиза.
Материалы изготовления
Для изготовления закладных деталей используется сталь различных марок, и ее выбор зависит от условий эксплуатации, а также нагрузок. В частном строительстве выбор стали не актуален и имеет значение только при возведении крупных объектов, где надежности крепежа уделяется повышенное внимание. Наиболее серьезные требования предъявляются к стали, из которой изготовлен анкерный элемент. Его делают из арматуры гладкого или периодического сечения. При эксплуатации объекта в температурном диапазоне до минус 30 градусов подойдет любая сталь и нет требований к сечению арматуры.
При температуре ниже -30 исключается использование гладкой горячекатаной арматуры, изготовленной из сталей Ст3кп3 и ВСт3кп2 с диаметром от 8 до 22 миллиметров. Экстремально низкие режимы исключают большинство марок сталей и допускают изготовление анкеров только из стали ВСт3сп2, ВСт3пс4 и ВСт3пс6. В случае с арматурой периодического профиля допускается использование марки 10ГТ.
Для защиты открытых деталей, то есть плашек или наверший используется атмосферно устойчивый грунт или в некоторых случаях оцинкование. Гальваническое покрытие при изготовлении закладных допустимо и имеет место быть, но на практике используется крайне редко ввиду дороговизны и сложности процесса, а также отсутствия необходимости в таких манипуляциях.
Размеры
При капитальном строительстве размер и форма закладных деталей имеют строгий регламент. Они зависят от двух факторов:
- Напрягаемость или ненапрягаемость используемой арматуры;
- И габаритные размеры монолитного изделия.
Перечислять все требования не имеет смысла, так как они находятся в свободном доступе и детально описаны в ГОСТ 10922-90. Стандарт учитывает нагрузки на изделие и марку стали, из которой изготовлен метиз. Также регламентируется форма закладной, расположение анкеров и их удаление друг от друга. Если коротко, то чаще всего используется арматура диаметром от 8 до 22 миллиметров. Сечение гладкое или профильное, а марка стали подбираются в зависимости от температурных условий.
Особенности анкерных соединений с закладными деталями
Закладная деталь состоит из двух элементов: плашки и анкеров, но видим мы только плашку, поэтому именно ее чаще всего называют закладной. По сути, любая металлическая пластина, прикрепленная к бетонному основанию, уже является такой деталью, а методов ее крепления может быть много, и выбираются они исходя из нескольких факторов:
- Нагрузка на излом;
- Парусность конструкции;
- Давление на деталь;
Чем выше нагрузки, тем сложнее должно быть крепление. Наиболее прочным вариантом является сварочное крепление к каркасу до момента заливки бетона. Однако не всегда есть возможность осуществить такое крепление. Нередко возникает необходимость соединить плашку с поверхностью уже готовой бетонной конструкции, и здесь необходимо учитывать все виды нагрузки на будущее изделие.
Например, при изготовлении навеса используется только наклонное крепление анкеров, так как любой навес имеет высокую парусность и даже при большом весе может быть сломан порывам ветра.
Важно! Профильная арматура является более прочной в сравнении с гладкой, так как у нее лучшее сцепление со стенками отверстия. Также применяют пруток квадратного сечения, просверливая отверстие на два миллиметра меньше диаметра прутка. Такое крепление является наиболее прочным, но из отверстия необходимо максимально удалить остатки бетона, осыпающиеся при сверлении.
В этом случае необходимо, как минимум, четыре анкера, расположенных по углам плашки. В ней сверлятся отверстия, после чего плашка укладывается на будущее место крепления, и в бетоне просверливаются наклонные дыры. Наклон должен быть в разные стороны, от плашки. Далее в отверстия забиваются анкеры, роль которых играет арматура, и обвариваются по кругу. Остается только срезать лишнее и зачистить закладную.
