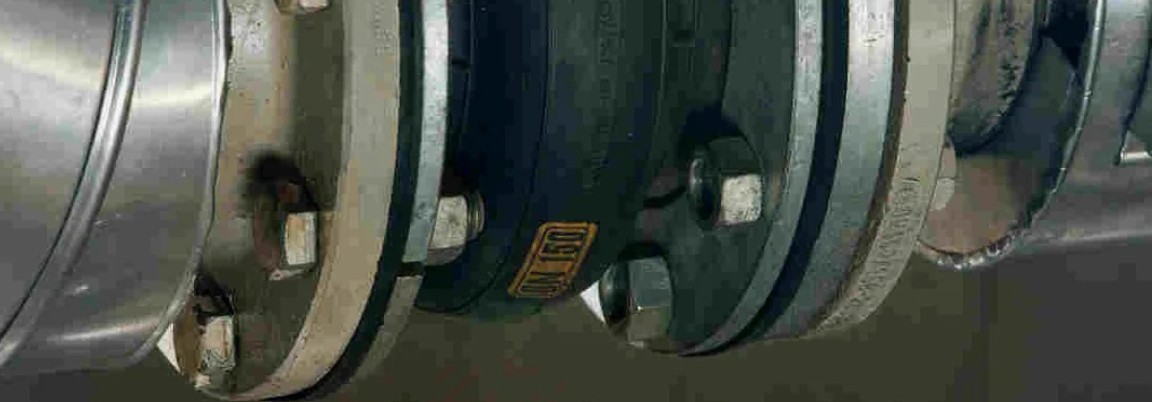

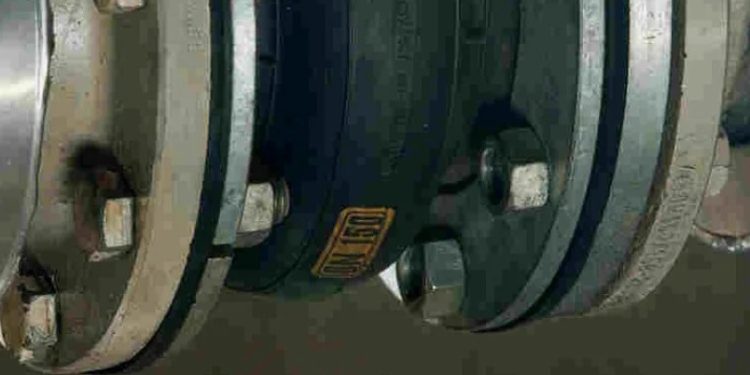

Компенсатор антивибрационный epdm (КР, вибровставка) компенсирует сдвиговые, угловые и осевые смещения, возникающие в трубопроводных системах в результате вибрационных нагрузок и температурных деформаций трубопровода. Сильфон моделей усилен синтетическим волоконным или стальным кордом. Присоединение на фланцы (входят в комплект).
Как это работает
Технические характеристики
| Тип резины | EPDM (этиленпропиленовый каучук) | NBR (бутадиен-нитрильный каучук) | SBR (бутадиен-стирольный каучук) |
|
DN, мм |
50 — 1200 |
50 — 1200 |
50 — 1200 |
|
PN, кгс/см2 |
10/16/25 |
10/16/25 |
10/16/25 |
|
Рабочая температура, °С |
От –25 °С до +110 °С |
От – 35 °С до +90 °С |
От – 35 °С до +90 °С |
|
Рабочая среда |
Вода (холодная, горячая), жидкие неагрессивные среды. |
Вода, нефтепродукты, растворы солей, газ, щелочи и др. |
Жидкость с примесями твёрдых частиц, пульпа. |
|
Климатическое исполнение |
У1 по ГОСТ 15150 – не ниже -40 °С. |
||
|
Фланец |
ГОСТ 33259-2015 |
||
Материалы изготовления
Для изготовления гибких компенсаторов используются следующие материалы:
-
сильфон, корпус: EPDM (этиленпропиленовый каучук), SBR (бутадиен-стирольный каучук), NBR (бутадиен-нитрильный каучук);
-
поворотные фланцы: Ст20, 09Г2С, 17Г1С, 12Х18Н10Т;
-
ограничители хода: Ст20.
Тип резины подбирается с учетом температуры и свойств рабочей среды. Возможно исполнение сильфона из хлоропрена, хлорсульфированного каучука и других. Комплектация ограничителями хода и ответными фланцами по запросу.
Применение
Фланцевые вибровставки используют в системах водо- и теплоснабжения, в технологических трубопроводах, насосных станциях, на металлургических, нефтедобывающих предприятиях, объектах энергетики.
Функции резиновых антивибрационных компенсаторов:
-
уменьшение шума и вибрации;
-
компенсация сдвиговых, изгибающих нагрузок, температурного расширения материалов.
Резиновые виброкомпенсаторы также используют в процессе монтажа и демонтажа задвижек, устанавливают вместо запорной арматуры на время ремонта.
Маркировка
Пример обозначения в заказе «Компенсатор резиновый фланцевый EPDM Ду100 Ру10/16. L-150мм. Фланцы плоские, поворотные — Cт.20 ГОСТ 33259-2015»:
-
EPDM – тип резины;
-
Ду100 – диаметр условный, мм;
-
Ру 10/16 – рабочее давление, Мпа;
-
L150 – длина, мм.
В таблице типоразмеров ниже дополнительно указана компенсирующая способность, виды фланцев и другие параметры.
