Основной насос сетевой для котельных — это центробежный насос с электродвигателем. Их можно разделить на конденсатные насосы, основные насосы, насосы подпитки и насосы сырой воды. Они также используются в качестве питательных насосов.

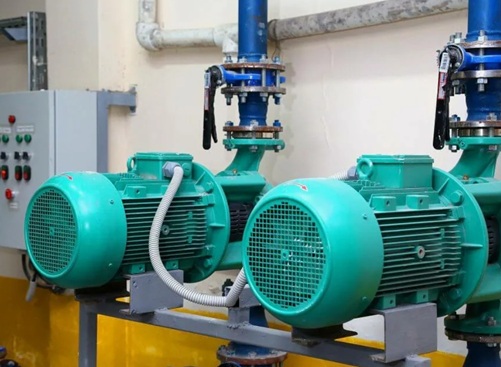

В системах водоснабжения котлов обычно устанавливают одновременно несколько устройств с одинаковыми характеристиками. Насосы подключены параллельно, при этом один насос является основным, а второй — резервным, который активируется при необходимости в случае выхода из строя первого. Однако возможна и одновременная работа обоих насосов. В этом случае давление воды в трубопроводе остается таким же, как и при использовании одного устройства, но расход воды увеличивается и равен сумме расходов соответствующих устройств.
Наиболее подходящими насосами для котлов являются центробежный одноступенчатый насос типа KM, одноступенчатый агрегат с двусторонним всасыванием типа Д и многоступенчатый агрегат типа ЦНСГ. Многие специалисты также рекомендуют установить в котельной блок КС — конденсационный блок. Окончательный выбор будет зависеть от конкретных требований покупателя, которые, как правило, определяются условиями эксплуатации будущего оборудования.
Сетевой насос и его назначение
Устройство требует, чтобы насос работал с оптимальной скоростью и направлял теплоноситель в подающие трубы при температуре 150-70 °C, в зависимости от температуры наружного воздуха. Его особенностью является близкое расположение контура охлаждения и уплотнений.
Устройство сетевого насоса и принцип действия
Насос СЭ имеет горизонтальную конструкцию. Это устройство, работающее за счет центробежной силы. Для этого двухстороннее рабочее колесо устанавливается в горизонтально разделенном волютном корпусе. Ротор опирается на подшипники качения с принудительной или кольцевой смазкой. На чертеже главного насоса обращается внимание на сальник механического уплотнения вала. Эта «рубашка» подает запирающую и охлаждающую жидкости и является обязательной для всех агрегатов любой мощности.
Горизонтальное расположение рабочего вала силового агрегата является общим для всех моделей СЭ. Горизонтальное расположение корпуса также обеспечивает легкодоступность и быстроту замены компонентов насоса в случае аварии или планового ремонта. Эти насосы выпускаются как одноступенчатые и многоступенчатые.
Устройства изготавливаются из коррозионностойких сплавов, а рабочие колеса — из хромированной стали. Корпус и крышка отлиты из серого чугуна, пригодного для использования в условиях крайнего северного климата.
Область применения и характеристики
Сетевые насосные системы отличаются простотой монтажа и неприхотливостью в обслуживании. Использование таких материалов, как высококачественная сталь и чугун, обеспечивает длительный срок службы и износостойкость насосов. Основные насосы в основном предназначены для чистой воды, не содержащей твердых частиц диаметром 0,2 мм или более и без механических примесей 5 мг/л или более.
Сетевые насосные агрегаты чаще всего используются для циркуляции воды в тепловых сетях и для обслуживания установок котельных (отопительных) сетей. Агрегаты выпускаются как с одноступенчатыми, так и с двухступенчатыми редукторами. Привод обеспечивается электрическим силовым агрегатом (двигателем). Он выполнен в виде горизонтального насоса.
Устройство также имеет:
-
Горизонтальную разъемную обсадную трубу.
-
Рабочее колесо имеет двухсторонний вход воды.
-
Элементы подшипников, валов и торцевых уплотнений.
-
На корпусе установлена камера для торцевого уплотнения и фланец для установки подшипника.
-
Подшипники качения поддерживают ротор.
-
В приводе используются роликовые и шариковые подшипники.
-
Подшипники для радиальных валов.
Средний питатель котла подает от 450 до 500 кубических метров в час, с напором от 50 до 70 метров и давлением на входе в пределах 16 килограммов на квадратный сантиметр. Насосы для циркуляции горячей воды в небольших системах отопления имеют небольшую мощность и производительность, но при этом стоят недорого.
В муниципалитетах и промышленности сетевые водяные насосы используются для:
-
установок большой мощности.
-
для циркуляции воды в котлах.
-
в котле-утилизаторе.
-
для подачи и перекачки охлаждающей воды в отопительные контуры.
-
подача воды на производственные линии крупных заводов.
Как выбрать сетевой насос?
Выбор основного насоса для котла, который служит источником циркуляции воды и тепла, основывается на следующих нюансах:
-
Количество тепла, необходимое для обогрева здания.
-
Расчет изоляционной способности стен.
-
Климатические условия в районе проживания пользователя.
-
Имеются ли оконные рамы и сколько их.
-
При выборе также учитывается структура потолка и пола.
Для того чтобы правильно рассчитать водооборотный агрегат, выбор теплового котлоагрегата производится вместе с выбором теплоносителя. Выбор этого элемента требует анализа вязкости и теплоотдачи, а также теплоемкости. Для обеспечения наиболее эффективной и сбалансированной работы теплового котла сетевой насос выбирается с учетом этих параметров.
Особенности использования
Расчет и выбор оборудования для водного цикла должен учитывать все аспекты. Например, если приобретен насос СЭ 2500 60, но производительность системы невелика, то потребляемая мощность циркуляционного блока будет на порядок выше. Насос СЭ 2500 60 также будет создавать шум в трубопроводе при работе в системе с низкой мощностью, что указывает на неправильный выбор питающего насоса.
Однако шум от трубопровода не обязательно связан с неисправностью системы циркуляции воды в котле. Шум часто вызван воздушной пробкой в радиаторе. Воздушную пробку можно удалить с помощью специального клапана, но это необходимо сделать до начала отопления дома.
Если в трубах нет воздуха и вся система работает, дайте насосу поработать некоторое время, а затем снова повторите процесс удаления воздушной пробки. Тогда насос СЭ800 или насос другого производителя приходится регулировать заново, но большинство компаний выпускают циркуляционные насосы с функцией автоматической регулировки. После полного удаления воздушной пробки и регулировки устройства котел готов к полномасштабной эксплуатации.
Если циркуляционный насос пара не регулируется, первый пуск питательной воды должен осуществляться при минимально возможном напоре. При использовании регулируемых насосов СЭ для котельного отопления устройство самостоятельно регулирует напор, просто установив функцию разблокировки в активное положение. Современные устройства для циркуляции воды имеют металлический корпус и керамические подшипники. Это делает устройство практически неслышимым.
